Sauerstoffsonde für atmosphärische Prozesse

Die Sauerstoffsonde misst den Sauerstoffpartialdruck zwischen zwei Atmosphären. Daher eignet sie sich ideal zur Überwachung von Prozessen in Wärmebehandlungen.

Alle thermo-control Körtvélyessy GmbH Sauerstoffsonden vereinen höchste Qualität und langjähriges Know-how. Sie folgen den Design-Prinzipen:

  • Komplett keramischer Aufbau
  • Geeignet für Temperaturbereich 480 °C bis 1300 °C
  • Kontaktierung und Leitungen aus reinem Platin
  • FZY Festkörperelektrolyt aus einem Stück
  • Eingebautes Typ S Thermoelement
  • Anschlusskopf Form A
  • Standard-Lieferlängen von 400 mm bis 1000 mm
  • Keine externe Referenzluftversorgung erforderlich

Produktprospekt Sauerstoffsonden (2023)

Beschreibung

Sauerstoffsonde

Die Sauerstoffsonde misst den Sauerstoffpartialdruck zwischen zwei Atmosphären. Daher eignet sie sich ideal zur Überwachung von Prozessen in Wärmebehandlungen.

Der Kern der Sauerstoffsonde ist ein Festkörperelektrolyt, der üblicherweise aus teilstabilisierten Zirkondioxid besteht. Auf jeder Seite ist eine Elektrode angebracht.

Gerne bieten wir entsprechend der Applikation die passende Sauerstoffsonde an. Weitere Informationen zu unseren Sauerstoffsonden finden Sie auf thermo-control.com/de/produkte/sauerstoffsonden-schutzgas/

Allgemeine Spezifikation

Konfektionierung: Anschlusskopf Form A mit M20x1,5 Kabelverschraubung
Druckbereich: Umgebungsdruck bis 2 bar
Temperaturbereich: 520 °C bis 1300 °C
Schutzrohr: Ø17 mm
Schutzrohrmaterial: 99,7 % Al2O3
Durchgehendes Zirkondioxidrohr als Elektrolyt
Referenzluftanschluss: Ø 6,0 Düse max. 0,1 Liter / Stunde
Spülluftanschluss: Ø 6,0 Düse max. 200 Liter / Stunde
Gas-Elektrode: Spirale/Helix Platindraht
Luftelektrode: Spirale Platindraht
Hin- und Rückleitung: Platindraht

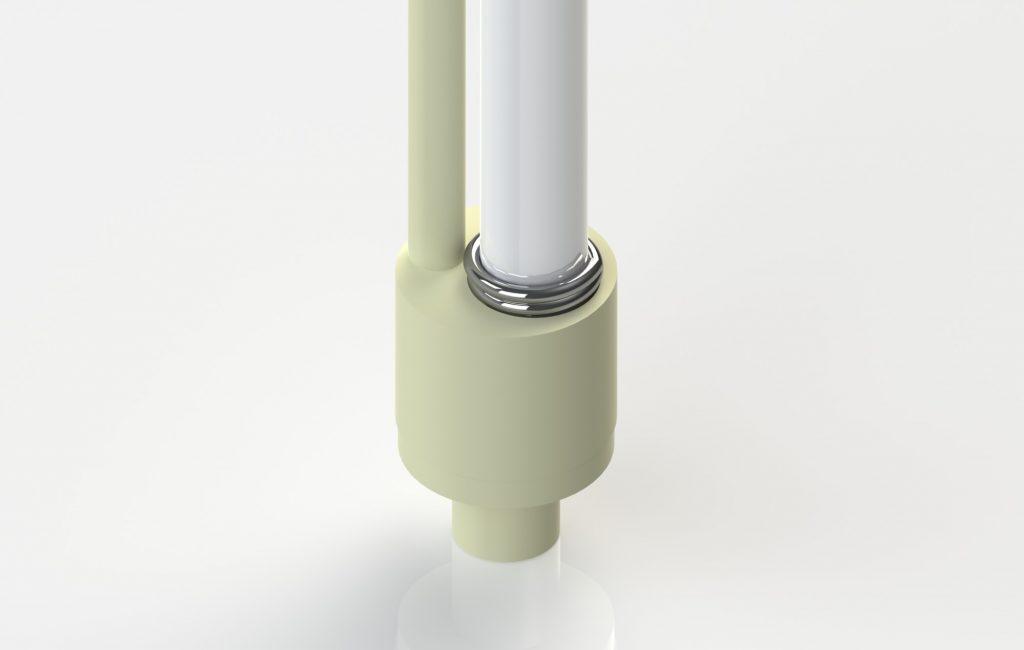

Gaselektrode einer thermo-control Sauerstoffsonde

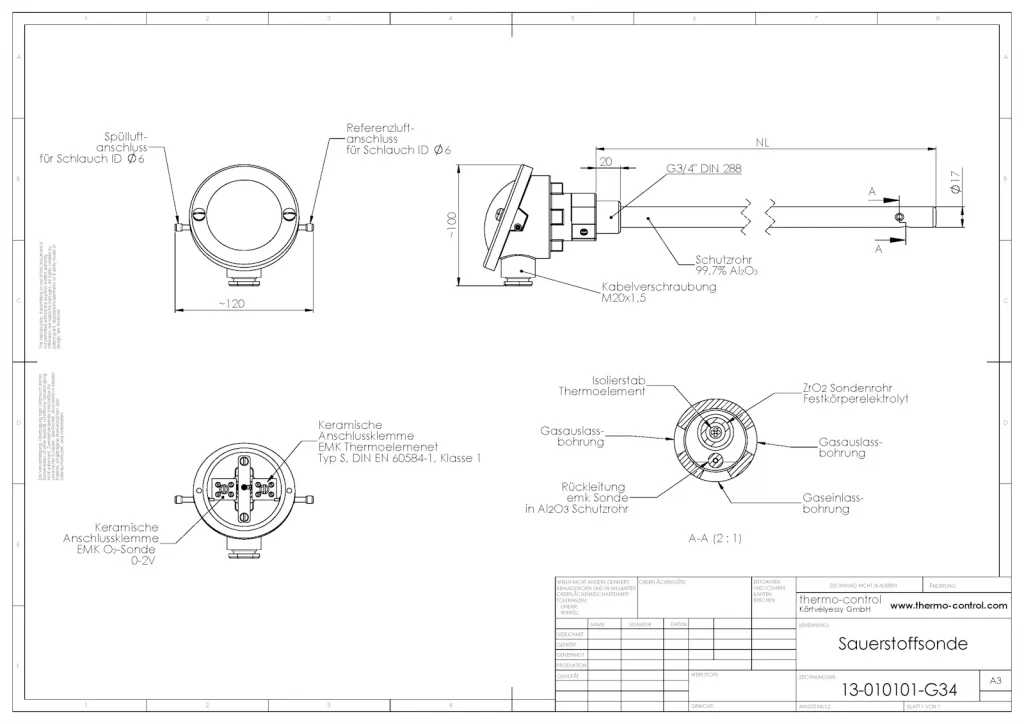

Beispiel-Konfigurationen einer Sauerstoffsonde

Anschluss: Gewinde G3/4″ DIN 228
Nennlänge: 500 mm
Thermopaare: 1 x Typ S PtRh(10 %) – Pt DIN EN 60584-1, Klasse 1
Ausgeliefert mit:

  • Werks-Kalibrierzertifikat für das eingebaute Thermoelement basierend auf Fixpunktmessung an Gold und Palladium ITS90, mit Korrekturwerten von 500 °C bis 1500 °C in 100 °C Schritten.
  • Konformitäts-Zertifikat mit Produktionsdaten, Helium-Leckprüfergebnis vom FZY-Sondenrohr und Ergebnisse des Funktionstests bei 940 °C in Prüfgasumgebung

Interessiert?

Gerne erstellen wir Ihnen ein persönliches Angebot für eine thermo-control Sauerstoffsonde. Stellen Sie sich über den Konfigurator Ihre Spezifikation zusammen und senden Sie uns Ihre Anfrage.

Zusätzliche Informationen

Nennlänge

700, 800, 500, 1000

Thermopaar

Typ S (PtRh10 – Pt)
