Wie können wir helfen?
Auf dieser Seite haben wir Informationen zum Webshop wie die Nutzung der Wunschliste oder Angaben zu Lieferzeiten zusammengetragen. Weiter haben wir auch einen technischen Abschnitt über die Produkte, die in unserem Shop zu finden sind.
Gerne nehmen wir Fragen auch über das unten stehende Formular an.
Hilfe zum Webshop
Wir hoffen sehr, dass die neue Oberfläche des Shops die Bedienung einfach gestaltet. Viele Standards von den bekannten Shops wurden übernommen.
Neu ist unter anderem das Feature der Wunschliste. Damit können Sie sich Produkte für einen späteren Warenkorb ablegen.
Wunschliste
Unsere Produkte können in einer Wunschliste gesammelt werden. Dies kann auf zwei Arten geschehen.

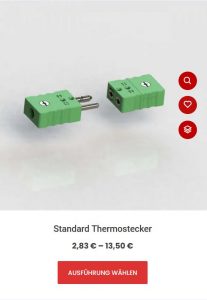

Auf den Übersichtsseiten finden Sie alle Produkte der entsprechenden Kategorie. Schweben mit der Maus über ein Produktfeld, lässt drei Symbole auf der rechten Seite erscheinen.
Ein Klick auf das Herzsymbol fügt das Produkt zur Wunschliste hinzu. Diese Funktion ist für registrierte Benutzer wie auch Gäste verfügbar.
Auf der Produktseite ist eine Schaltfläche unterhalb der Warenkorbfunktion zu finden. Abhängig davon, ob bereits Produkte in der Wunschliste abgelegt sind, ist der Text unterschiedlich.
Auf der Seite thermo-control.shop/wunschliste sind alle Produkte aufgelistet.
Lieferzeiten
Sie erhalten vom Shopsystem eine automatisch generierte E-Mail, welche den Eingang der Bestellung bestätigt. Wir erhalten ebenfalls eine Nachricht, dass eine neue Bestellung eingetroffen ist.
Einer unsere Sachbearbeiter nimmt sich der Bestellung an und prüft diese auf Vollständigkeit. In Absprache mit dem Lager und gegebenenfalls mit der Fertigung wird ein Liefertermin festgelegt.
Sie erhalten anschließend eine gesonderte Auftragsbestätigung mit dem verbindlichen Liefertermin.
Sollte ein Liefertermin sehr viel später ausfallen als angenommen, werden wir versuchen eine Alternative anzubieten oder Ihnen ermöglichen, vom Kaufvertrag zurückzutreten.
Die Standardlieferzeit für unsere Produkte beträgt von der Bestätigung der Bestellung bis zur Auslieferung in der Regel 2 – 3 Werktage.
Für Bestellungen aus dem Ausland versenden wir FCA Berlin nach Incoterms 2020.
Thermoelemente
Zur Reduktion von Lagerkapazitäten und -kosten sind unsere Thermoelemente ohne Konfektionierung vorgefertigt. Das bedeutet, dass die Messspitze verschweißt und das kalte Ende mit Epoxidharz verschlossen wurde.
Im Auftragsfall wird die gewünschte Konfektionierung montiert.
Technische Hilfe zu Produkte im Shop
Gerne stehen wir für Sie zur Verfügung, um fachliche Hilfe rund um das Thema Temperaturmessung zu geben. In diesem Abschnitt haben wir viele technische Informationen zusammengestellt. Eher theoretisch, aber essenziell für die Praxis, ist die Funktionsweise von Thermoelemente steht im Abschnitt Allgemeines zu Thermoelemente beschrieben.
Dimensionierung von Mantelthermoelemente
Allgemeines zu Thermoelemente
Thermoelemente sind Sensoren zur Messung eine Temperatur. Hauptbestandteile der Thermoelemente sind ein Thermopaar, welches die sogenannte Thermospannung erzeugt und ein Anschlussteil, etwa einen Stecker. Thermoelemente finden in vielen Bereichen der Temperaturmessung Verwendung. Sie zeichnen sich durch eine hohe Flexibilität der Bauweise und eines schnellen Ansprechverhaltens aus.
Übersicht Thermopaare
Folgende Thermopaare sind in der ISO EN 60584-1 definiert:
| Typ | Positiver Draht [plus] |
Negativer Draht [minus] |
Farbe DIN [plus / minus] |
Temperaturbereich [°C] |
|---|---|---|---|---|
| J | CuNi | Fe | schwarz / weiß | -200 +750 |
| K | NiCr | NiAl | grün / weiß | -200 +1100 |
| N | NiCrSi | NiSi | pink / weiß | -200 +1200 |
| S | PtRh10% | Pt | orange / weiß | 0 +1600 |
| R | PtRh13% | Pt | orange / weiß | 0 +1600 |
| B | PtRh30% | PtRh6% | grau / weiß | +600 +1700 |
| C | WRe25% | WRe5% | rot / weiß | 0 +2200 |
Es haben sich verschiedene Kombinationen von Metallen/ Legierungen als vorteilhaft erwiesen, da sie einen fast linearen Spannungsverlauf zur Temperatur aufweisen.
Wichtig ist zu wissen, dass die Thermospannung nicht in der Spitze entsteht. Die Spannung entsteht zwischen den beiden Drähten. Der größte Teil der Spannung entsteht im Bereich des höchsten Temperaturunterschiedes, zum Beispiel in dem Übergang von Ofenraum in die Isolation.
Thermospannung
Das Thermoelement besteht aus zwei Drähten, welche aus unterschiedlichen Legierungen bestehen. Jeder dieser Drähte entwickelt eine bestimmte Spannung, sobald ein Ende wärmer ist als das andere. Verbindet man nun beide Drähte, so wird die Differenz der jeweiligen Spannung im Draht messbar. Diese Differenz wird als Thermospannung bezeichnet.

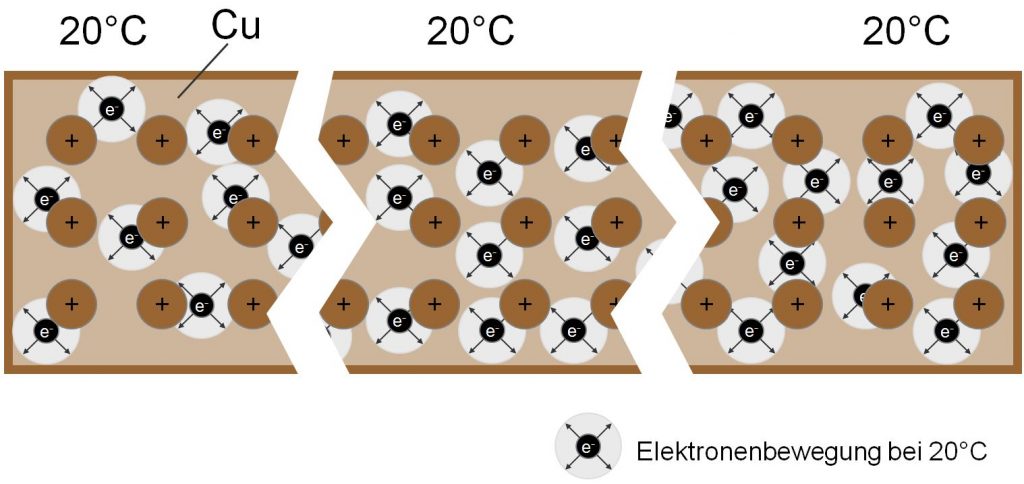

Ausgangspunkt homogene Temperatur
In jedem elektrischen Leiter befinden sich freien Elektronen. Sie können sich im Leiter bewegen und ermöglichen so zum Beispiel, dass ein elektrischer Strom fließen kann.
Physikalisch stark vereinfacht gesprochen beanspruchen diese freien Elektronen einen bestimmten Raum, der mit der Temperatur wächst.
In einem gleichmäßig erwärmten Kupferleiter ist dieser Raum in etwa gleich groß. Schematisch wird dies im Bild 1 gezeigt.

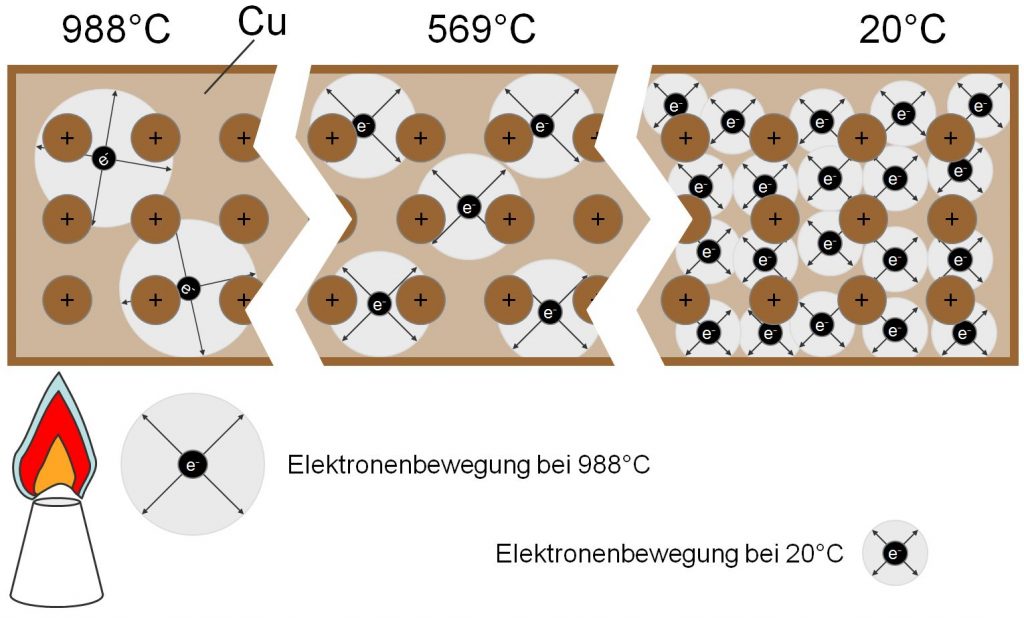

Spannung durch Temperaturgradienten
Nun erwärmt man ein Ende des Leiters.
Dadurch vergrößert sich der Bewegungsraum der freien Elektronen in diesem Bereich. Aufgrund des Effektes, dass sich gleiche Ladungen abstoßen „drängen“ die stärker erhitzten Elektronen die restlichen zum kalten Ende.
In Folge entsteht ein Mangel an Elektronen an dem erwärmten Ende und ein Überschuss am kalten. Es entsteht so eine Spannung.
Wichtig zu wissen: Die Höhe der Spannung wird hauptsächlich die chemischen Zusammensetzung des Drahtes und des Temperaturunterschiedes beeinflußt!
Doch mit der einzelnen Spannung des Drahts kann kein Signal erzeugt werden. Folglich benötigt man einen zweiten Draht. Beide Drähte sollten an der Stelle mit der höchsten Temperatur verbunden sein.
Der Spannungsunterschied zwischen den beiden Drähten dient als Signal und wird als Thermospannung definiert.
