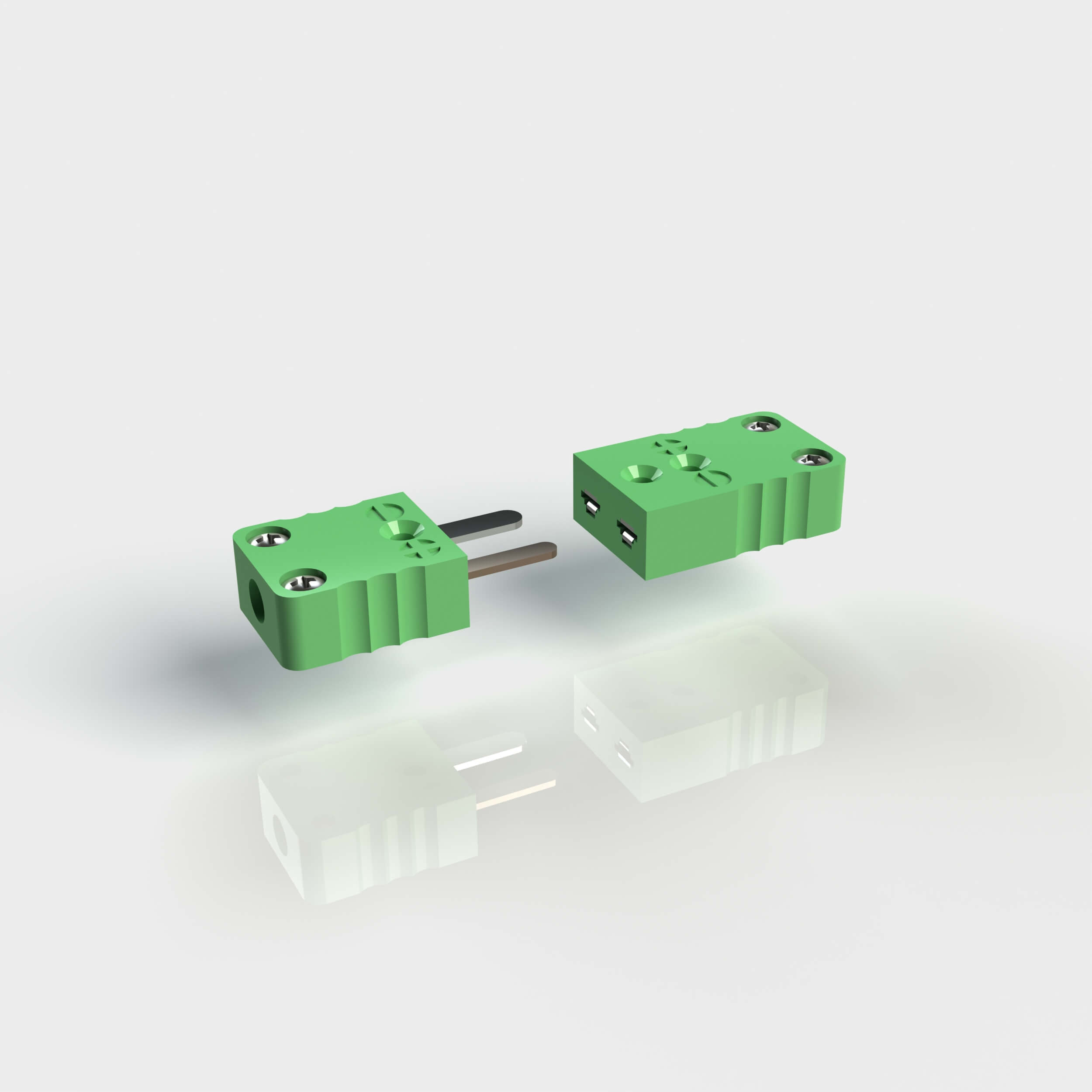

Miniatur Thermostecker

2,00 12,04

Miniatur Thermostecker

Produkt-Katalog Zubehör

Lieferzeit: 2 - 3 Werktage mit DHL Standard (*)

Artikelnummer: 92000192M Kategorien: , Schlagwörter: , ,

Beschreibung

Standard Thermostecker verwendet man zum Verbinden von Thermoelementen mit Ausgleichsleitungen. Es stehen verschiedene Gehäuseausführungen zur Auswahl.

  • Ecco ist eine preiswerte Variante
  • Standard passt für die meisten Anwendungen bis 230 °C
  • Hochtemperatur ist belastbar bis 260 °C
  • Keramik ist bis maximal 650 °C dauerhaft belastbar

Die hier angebotenen Thermostecker entsprechen der DIN EN 50212 Form A und haben 2 Pole.

Gehäuse aus Fiberglas gefülltem Kunststoff, Duroplast oder Keramik/Porzellan.

Die Farben der Gehäuse der Ecco und Standard Ausführungen entsprechen der DIN EN 60586-3 oder ANSI MC 96.1 (siehe Tabelle).

Standard Thermostecker der Hochtemperaturausführung sind braun mit dem Typ Buchstaben gekennzeichnet.

Thermostecker der keramischen Ausführung haben eine runde Markierung in der entsprechenden Farbe.

Die Kontakte der Standard Thermostecker bestehen aus originalen Thermoelementwerkstoffen. Ausnahme sind Stecker für PtRh-Pt Thermopaare S, R und B. Hier kommen Kupfer-Nickel Legierungen zum Einsatz.

Kupplungen besitzen gefederte Buchsen für sichere Kontaktierung.

Entsprechend DIN EN 50212 sind die Thermostecker verpolungssicher durch unterschiedliche Kontakt- und Stiftbreiten.

Ungeteiltes Gehäuse widersteht großen Belastungen.
Interne Leiterführungen verhindern Kurzschlüsse.
Schraubklemmen gestatten schnelles Anschließen.
Sicheres Klemmen bis 0,6 mm Durchmesser.
Max. Kabeldurchmesser 4,5 mm.
Temperaturbelastung je nach Ausführung bis 600°C



Standard Thermostecker Farben

Thermoelement Farbtabelle

Katalog

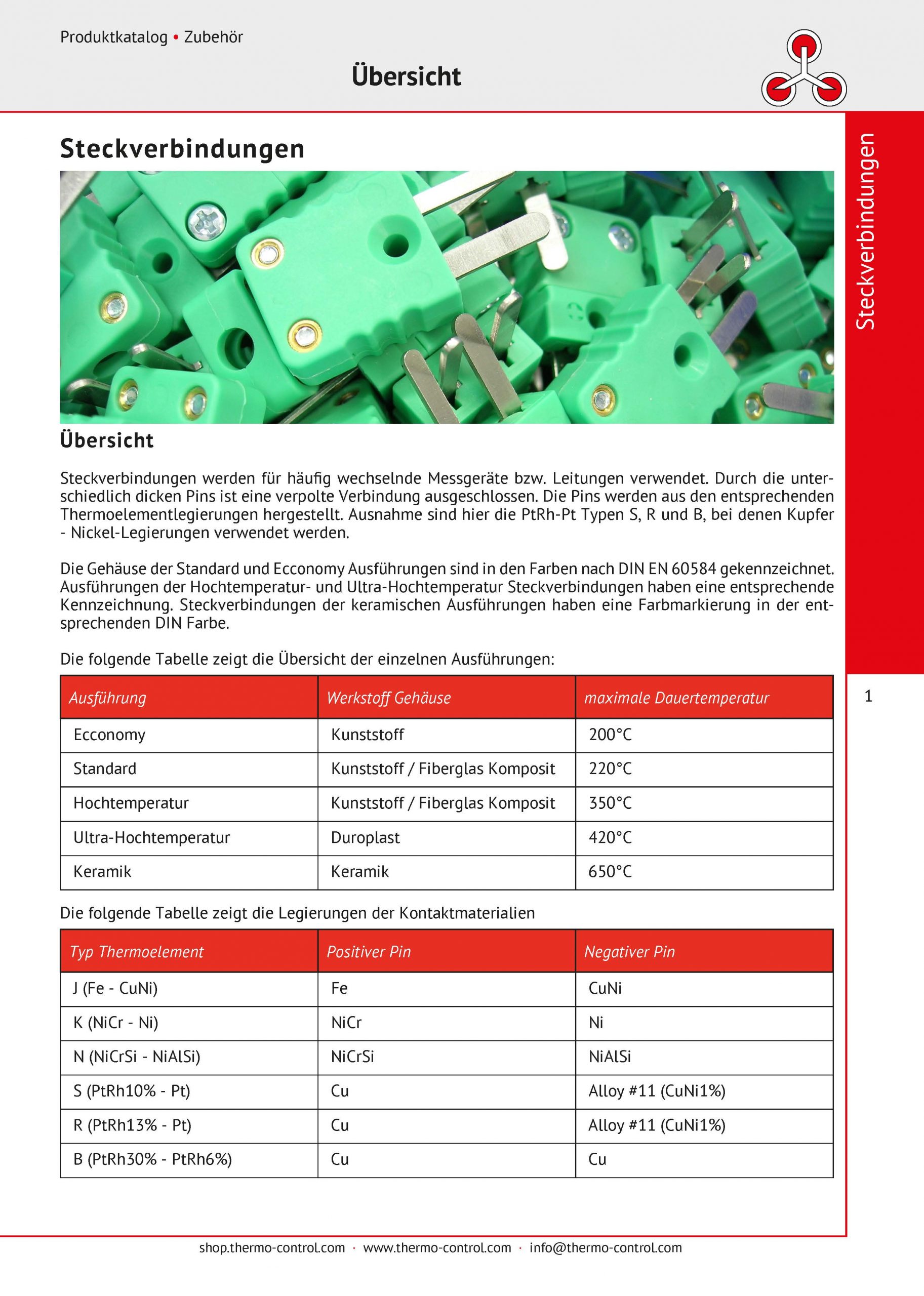

Katalogseiten für Steckverbindungen ~1 MB

Gesamtkatalog für Zubehörteile ~5 MB

Zusätzliche Informationen

Gewicht n. v.
Größe 31 × 16 × 8 cm
Stecker Ausführung

ECCO (max 220 °C), Standard (230°C), Hochtemperatur (max. 350 °C), Keramik (max. 650 °C)

Stecker Polung

Kupplung (Buchse), Stecker (Stift)

Thermopaar

Typ J (Fe – CuNi), Typ K (NiCr – NiAl), Typ N (NiCrSi – NiSi), Typ S (PtRh10 – Pt), Typ U
